se il sensore abbassa il valore della resistenza all'abbassarsi della temperatura

Mi piacerebbe capire da dove deriva questo ragionamento e quali sono i tuoi dati rilevati di resistenza del sensore.. a me risulta l'esatto opposto....la resistenza NON si riduce con la temperatura e quindi mettere una resistenza in serie è completamente sbagliato.

Quello che viene chiamato sensore evaporimetro ecc si chiama

Termistore NTC (Negative Temperature Coefficient - resistenza che decresce con l'aumentare della temperatura) filo isolato

Basandomi su una semplice prova pratica... multimetro , del ghiaccio e un bicchiere di acqua calda I dati sono questi :

A 20/22° la resisenza è di 3.60 Kohm (circa non avevo nulla sotto mano per sapere la temperatura ambiente)
Raffrendando con del Ghiaccio la R aumenta fino a 11.50 Kohm ma tende cmq a salire piano piano
Con il caldo la R si riduce a 0.30 ohm e oscilla sul quel valore.

Ergo mettere un R in serie ottieni l'effetto opposto (aumenti R) e cioè gli fai credere che è più freddo di quello che è....per ingannarlo dovresti ridurre la R non aumetarla o aumentare la V o inventarsi qualcosa di efficace per ridurre la sensibilità al freddo del termistore oppure sostituirlo

Secondo le basi dell'elettronica per ridurre una R con una R equivalente basta fare il parallelo tra due resistenze....

I calcoli sono.

Termistore a 20/22° = 3.6 Kohm secondo molte tabelle di produttori il termistore fanno riferimento a valori a 25° quello che si avvicina di più è quello che vale Circa 2500ohm a 25°

Poniamo per ipotesi Il range di oscillazione di un termistore usualmente visto il tipo di utilizzo non "speciale" è di -30 +120 Gradi (può essere anche -55°C a +170°C senza saperlo possiamo fare solo calcoli teorici su caratterische usuali) ergo un range di 150 Gradi
La resistenza calcolata molto freddo molto caldo è di circa 12 Kohm
Ergo 12.000Ohm / 150 = fa circa in modo approsimativo 80Ohm (prediamo questo valore molto approssimativo come buono)
Se ne deduce che per ottenere una variazione di 1C si deve ridurre di 80Ohm la resistenza
Volendo ridurre di 5 Gradi dobbiamo ridurre di 400 Ohm circa (valore molto molto approssimativo )
Per ridurre una R in un circuito è necessario effettuare il parallelo R1//R2.
Facendo il parallelo R1 3.6 (sensore) con una R2 di 29K si ottiene una R equivalente di 3.2 KOhm invece che 3.6K che corrisponde alla riduzione di resistenza di 400 ohm ovviamente non costante...al variare di R1 però varia il parallelo non proprio in maniera proporziale dipende da quanto varia ovviamente R1, indicativamente però visto il range di oscillazione dai 5 ai 35 Gradi(quindi R1 varia su valori limitati più o meno conosciuti infatti possiamo teoricamente escludere valori > 40° e < 4°) la proporzionalità quindi rimane su valori accettabili perciò bisognerebbe misurare la resistenza del sensore quando il condizionatore è a metà dei due valori max e min di utilizzo tipico es 16° Gradi effettuare dei calcoli precisi sulla variazione della R in base alla Temperatura ottenuti questi valori con precisione facendo il parallelo con il valore a 16° gradi si riesce meglio a calcolare una R2 di parallelo che non varia di molto il rapporto al crescere o al diminuire della temperatura.
Ovviamente senza sapere le carattertiche precise del termisore bisogna fare questi calcoli ipotetici ma facendo opportune misurazione si potrebbe calcolare con accettabile precisione la R2 da usare anche se cmq alla fine io userei una R fissa in serie ad un trimmer multigiri di qualche K (per poter effettuare degli eventuali adattamenti in base al funzionamento reale ) il tutto ovviamente in parallelo al termistore.

Qualcuno può confermare questi calcoli ?

Non ho avuto molto tempo in questi giorni cmq mi fa molto piacere che te ne stia interessanto...Cmq sto sviluppando un foglio in excel con tutti i parametri di R in parallelo e la relaviva variazione di resistenze di quanti grandi dovrebbe "ingannare" il termistore..

Quello che ti posso dire è che a

R molto piccole ottine un andamento anomalo

Per avere un andamento lineare devi mettere delle R molto grandi se metti una R molto piccola tutta la corrente passa da li e quindi sballa completamente tutto invece con valori attorno ai 30K soprai 100K l'effetto si annulla è come se non ci fosse...

Devi sempre calcolare il parallelo... se fai il parallelo con 2K ti viene una resistenza troppo diversa da quella che dovrebbe essere quella del sensore.

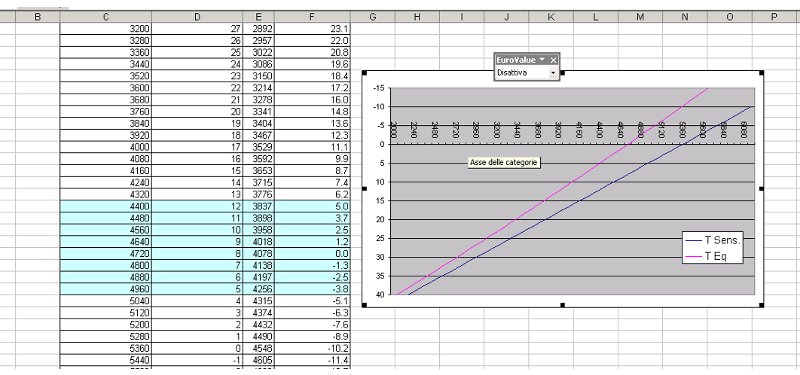

Per faciliarmi anche io nel calcolo perchè essendo un rapporo R1//R2 se varia troppio uno dei due si cambia troppo il valore della R equivalmente sto impletamendo un foglio in excel che fa tutti i calcoli e i relativi grafici. Ti allego uno screenshot anche se i valori sono errati (non errati ma non ho preso le misurazioni della R del Termistore esattamente) ...ma da dove si intuisce che con una R da 30K

il sensore temperature crescenti tende ad avvicinarsi al suo reale funzionamento
Il sensore per temperature decrescenti inizia a discattarsi dal suo reale valore...se vedi nel grafico per Temperature <0 le due linee si allontanano mentre per T maggiori tendono ad avvicinars.

Adesso se riuscissimo ad avere campionature di N valori di Resistenza campinati es ogni 10 gradi da 0 a 45/50 potrei ricavarne un funzionamento reale con l'aiuto del grafico si capirebbe tutto molto bene come si comporta con una R di pallello più o meno e su come ottenere quello che uno vuole ..

Certo bella scoperta...ci inventiamo la serie così tanto 1+1=2 ... senza nemmeno aver capito come funziona un NTC

acidmos1 ha scritto:
Non ho ancora letto quello che hai scritto mo voglio complimentarmi subito per la tua efficenza! altro che i Tedeschi questi sono i veri Italiani!
